1 范围
本标准规定了γ远距治疗室(简称治疗室,下同)的总体布局和设计中的防护要求。
本标准适用于新建、改建、扩建治疗室的防护设施设计的卫生审查和竣工验收。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修改版均不适用本标准,然而,鼓励根据本标准达成协议的各方研究足否可使用文件的最新版本。凡不注日期的引用文件,其最新版本适用于本标准。
GB 4792
GB 16351 医用γ射线远距治疗设备放射卫生防护标准
3 术语和定义
下列术语和定义适用于本标准
3.1 居留因子 occupancy factor(T)
表示某区域人员居留的程度。工作负荷乘以此因子,以对其区域当源处于工作位置时作为居留程度的修正。
3.2
即有用线束的方向因子,是指有用线束射向某特定墙壁的时间比分。
3.3
指γ源的使用程度。
3.3.1
指距γ源1m处有用线束1周的空气比释动能。
3.3.2 泄漏辐射的周工作负荷(W1)
指距γ源1m处泄漏辐射1周的空气比释动能。
4 总体布局
4.1 治疗室可单独建造,也可以建在建筑物底层的一端。
4.2 治疗室及其辅助设施,如操纵室、检查室、候诊室等应同时设计,并根据安全、卫生、方便的原则合理布置。
4.3
4.4
4.5
4.6 治疗室应有良好的通风,一般为每小时换气3~4次。
5 屏蔽防护设计的基本要求
5.1 屏蔽厚度的确定
5.1.1 用式(1)计算有用线束的透射量,以确定其屏蔽厚度。
B=Pd2/WUT ..................(1)
式中:B——透射量,相应于B值的屏蔽厚度可由图1、2中的透射曲线读出;
d——γ源到考查点的距离,m;
W——有用线束的工作负荷,Gy·m2/w;
U——利用因子,由表2中读出;
T——居留因子,由表3中读出;
P——以每周的剂量当量表示的剂量限值,Sv/W(见表1)。

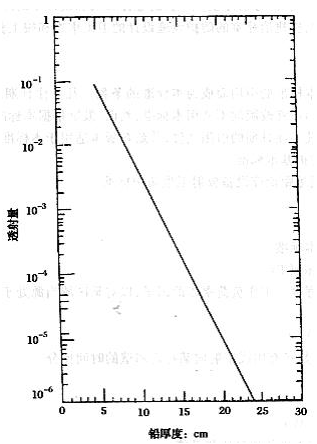

图1 钴-60宽束γ线穿过密度为11.35g/cm3的铅时的透射曲线
表1 剂量限值P mSv/week
放射工作人员 |
0.4 |
公众中的个人 |
0.02 |
表2 利用因子U
有用线束固定照射方向 |
U=1 |
旋转式治疗机: | |
有用线束朝向墙壁 |
U=1/4 |
顶棚 |
U=1/16 |
表3 居留因子T

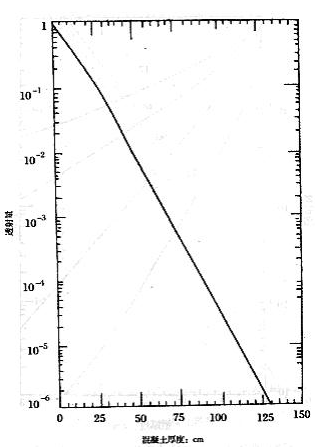

图2 钴-60宽束γ线穿过密度为2.35g/cm3的混凝土时的透射曲线
5.1.2 用式(2)计算散射线的透射量,以确定其屏蔽厚度Bs
Bs=100Pds2/WTS ..............(2)
式中:Bs——散射透射量,相应于Bs值的屏蔽厚度可由图3、图4的透射曲线读出;
ds——从散射辐射体到考查点的距离,m;
S——入射辐射被散射到1m处的百分比释动能率,其值可由表4读出;
W的含义同式(1),若γ源到散射体之间的距离不是1m,应按照平方反比律加以修正;
P、T含义同式(1)。
表4 钴-60γ射线被400cm2的等效体模散射至1m处的比释动能率的百分数
测量条件 |
15 |
30 |
45 |
60 |
90 |
120 |
135 |
150 |
条件一 |
— |
— |
0.18 |
0.14 |
0.07 |
0.05 |
0.04 |
— |
条件二 |
0.48 |
0.27 |
0.14 |
0.08 |
0.04 |
0.03 |
0.02 |
0.02 |
注:①条件一指椭圆形体模,长轴36cm短轴20cm,照射野面积和散射角参考体模中心,线束沿长轴方向;
②条件二指照射于球形体模,等效体模质量0.9~30kg;
③当辐射源放在另一间房子里,准直器放在隔墙当中时,能大大消除来自墙的散射辐射。
5.1.3 用式(3)计算泄漏辐射的NTVT值,以确定其屏蔽厚度。
NTVT=log10WLTd2P .................(3)
式中: WL 距γ源1m处泄漏辐射在空气中每周的比释动能率;
T、d和P的含义同式(1)。
相应于计算出的NTVT值乘以表5给出的数值即为该泄漏辐射的屏蔽厚度。

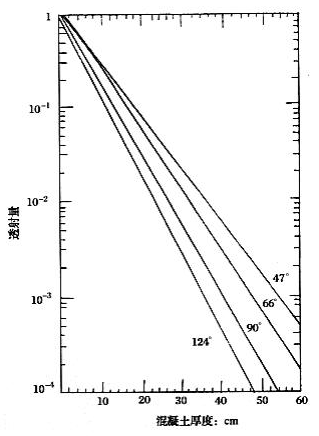

图3 从患者体模上以不同角度散射的钴-60宽束γ线穿过密度为2.35g/cm3的混凝土时的透射曲线
表5 钴-60宽束γ射线的近似半值厚度和十分之一值厚度
材料 |
半值厚度,cm |
十分之一值厚度,cm |
铅 |
1.2 |
4.0 |
混凝土 |
6.1 |
20.3 |
5.2
5.3
5.4
5.5
5.6
5.7
5.8 用混凝土做屏蔽材料时,应保证材料充分均匀,屏蔽层不得留有空腔或缝隙。
混凝土的密度如果不是2.35g/cm3时,应采用式(4)校正:
5.9 治疗室防护墙开孔和穿线管的部位,应尽可能远离放射源和工作人员的位置;防护墙内的中空管道必须拐弯进行。
5.10 安装设备时,必须确保接头、钉子、螺栓或安装管道、线管的屏蔽不受影响。若穿墙管道造成屏蔽性能减弱,应增加屏蔽补偿。
6 迷路、防护门和顶棚
6.1 迷路和防护门的高度与宽度,应以方便治疗机和病人担架推车进出为宜。
6.2 当迷路内墙(靠治疗机)与外墙共同防护迷路外某区域的安全时,可作为一个整体来计算其屏蔽厚度,再由内、外墙均分,适当使内墙稍厚些。若内、外墙分别防护某区域安全时,则应分别计算屏蔽厚度。
6.3
6.4 防护门外应设声、光报警装置。
6.5
6.6
6.7
6.8 操纵室对治疗室应设有监视、对讲装置。
